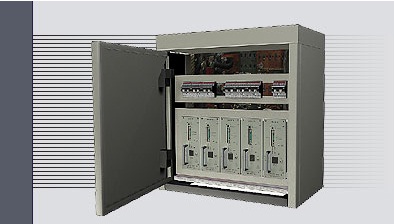

Siłownie S94 z modułami FE 1800




Siłownia S94 może być skonfigurowana z modułów prostownikowych typu FE 1800

Dane techniczne modułu FE 1800.

Parametry wejściowe modułu:

  • Napięcie znamionowe 230V AC 1/N/PE;
  • zakres dop. napięć 184...264V;
  • częstotliwość znamionowa 50Hz/60Hz;
  • zakres dop. częstotliwości 47,5Hz...63Hz;
  • prąd znamionowy max.<10A
  • współczynnik mocy 0,98

Parametry wyjściowe modułu:

  • Napięcie znamionowe 24V; 48V; 60V;
  • zakresy nastaw +2V -2V ; +2V -2V; +2V - 2V;
  • tolerancja napięcia (stat) +-0,3; +-0,3; +-0,3;
  • znamionowy prąd wyjściowy 25A; 30A; 50A;
  • szumy psofometryczne<1,8mV okr. częstotliwościowo wg. CCiTT filtr A.



Dane ogólne:

  • Odporność na zakłócenia: DIN VDE 0839 cz.2/IEC 1000-2-2/EN 61000-2-2;
  • zakłócenia radiowe:
        • FE 1800:
            • Wejście AC klasa B EN 5502;
            • wejście DC klasa B EN 5502;
  • sprawność: 90%;
  • klasa zabezpieczenia: 1 zgodnie z VDE 0805/ICE 536;
  • stopień ochrony IP 20 zg. z DIN VDE 0470 cz. 1/EN60529/IEC 529;
  • klasa wilgotności: F zgodnie z DIN 40040;
  • zakres temperatury pracy: -10...+45 stopni C,
  • zakres temperatury magazynowania: -35...+85 stopni C,
  • dopuszczalna wys. instalowania: do 2000m n.p.m. bez redukcji obciążenia,
  • Parametry mechaniczne siłowni S94 z 5 modułami typu FE 1800
    Wymiary : 1000 x 600 x 450 mm (szer. wys. głeb.)
    Ciężar : ok 68 kg
  • przepisy bezpieczeństwa:
            • DIN VDE 0805/IEC950/EN60950;
            • DIN VDE 0804 cz. 100/EN41003.
